NGA下一代音频标准
通过空间对象描述声音，让渲染与实际扬声器布局相连接。
认识下一代音频
SAP 7100X
让每一路声音，在计算中成形。
随滚动进入信号内部，看多路声音汇聚、运算，再有序输出。
SAP 7100X 音频处理单元32-bit IEEE 754
Cortex-M0参数控制
TDM IN64路4 × TDM16
TDM OUT64路8 × TDM8
RouterMatrix
权重求和FIR
波形滤波Delay
时间对齐音频样本参数配置
随滚动追踪- 01
接入声音
4 组 TDM16 输入，接入最多 64 路数字音频。
- 02
组织运算
Router 组织所选处理模块，Cortex-M0 负责参数配置。
- 03
输出声音
8 组 TDM8 输出，连接外部音频转换与功率放大。
Matrix浮点矩阵混音
64 × 644,096 个通道权重FIR并行运算核
32可配置通道数与抽头数Delay通道时间对齐
64时延与增益补偿FIR 资源配置128 × 1024 taps64 × 2048 taps32 × 4096 taps
功能关系示意，非实测波形或芯片版图。Cortex-M0 配置寄存器、系数与路由，不承载音频数据流；FIR 配置描述内部运算资源，不代表 TDM 接口通道数。输入与输出均支持 Gain / Mute。
依据 SAP7100X 初步数据手册，第 5–9、24–28、38–39 页。
阅读架构概览空间渲染 / 真实安装
为真实空间，建立声音坐标。
创作中的声音方位，与现场音箱的安装位置，各有自己的坐标。渲染通过输出布局，把两者连接起来。
SPATIAL COORDINATES位置关系
- 01
定义输入方位
Input Layout 设置每条音频轨道的方位角与仰角。
- 02

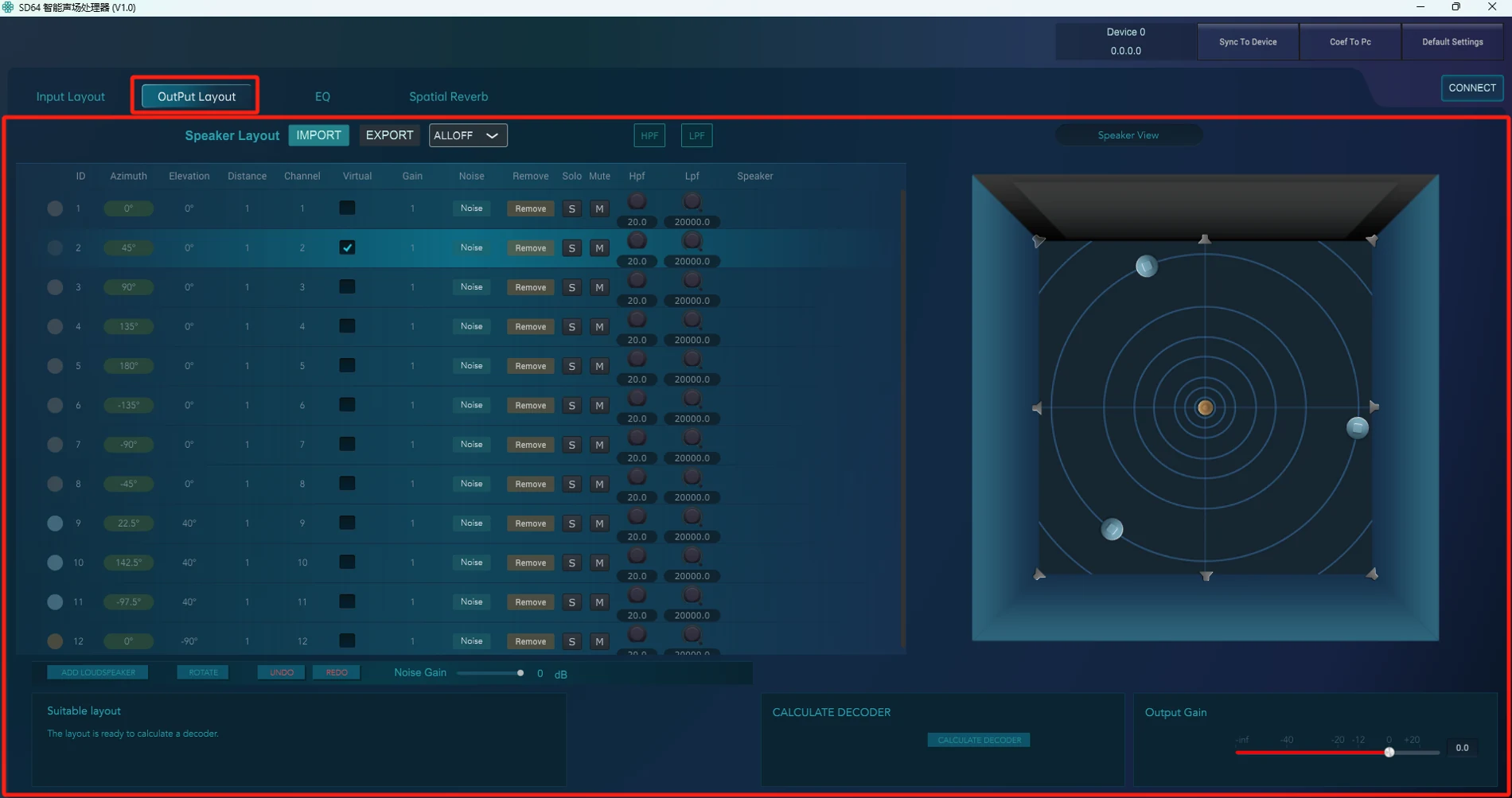

配置真实布局
Output Layout 配置扬声器位置、距离与通道。距离以固定聆听参照为基准。
- 03
计算并同步
Calculate Decoder 计算解码器，再通过 Sync To Device 同步至 SD64，随后进行现场复核。
安装条件，落实为参数
面向非标准安装布局。
以已安装的扬声器为依据配置系统，不预设唯一的房间形状。软件开放方位角、仰角、距离与输出通道，让空间条件进入真实的系统设计。
听音参照用于定义距离；图示不代表自动听众跟踪或实测声学结果。
让声音与创作意图，一同传递。
元数据多媒体交互格式
在同一内容工作流中连接声音、元数据与创作上下文，传递音频文件之外的空间信息。
探索 NGA 内容平台四大硬件平台
- A1
- STM32H7
- M2
- AM6234
- X3
- Zynq 7020
- G4
- MPSoC
四层商业模式
连接音频算法、芯片、专业设备与工程工具，从技术集成到空间系统设计，为合作伙伴提供具体的产品与研发能力。
L4
生态层
NGA内容平台、元数据格式、SineKniter开发环境
L3
算法层
声场合成算法授权、自动声场调试工具、产线自动化方案
L2
芯片层
专用音频处理架构与可配置的信号路径
L1
标准层
参与音频编解码、渲染与元数据标准研制
