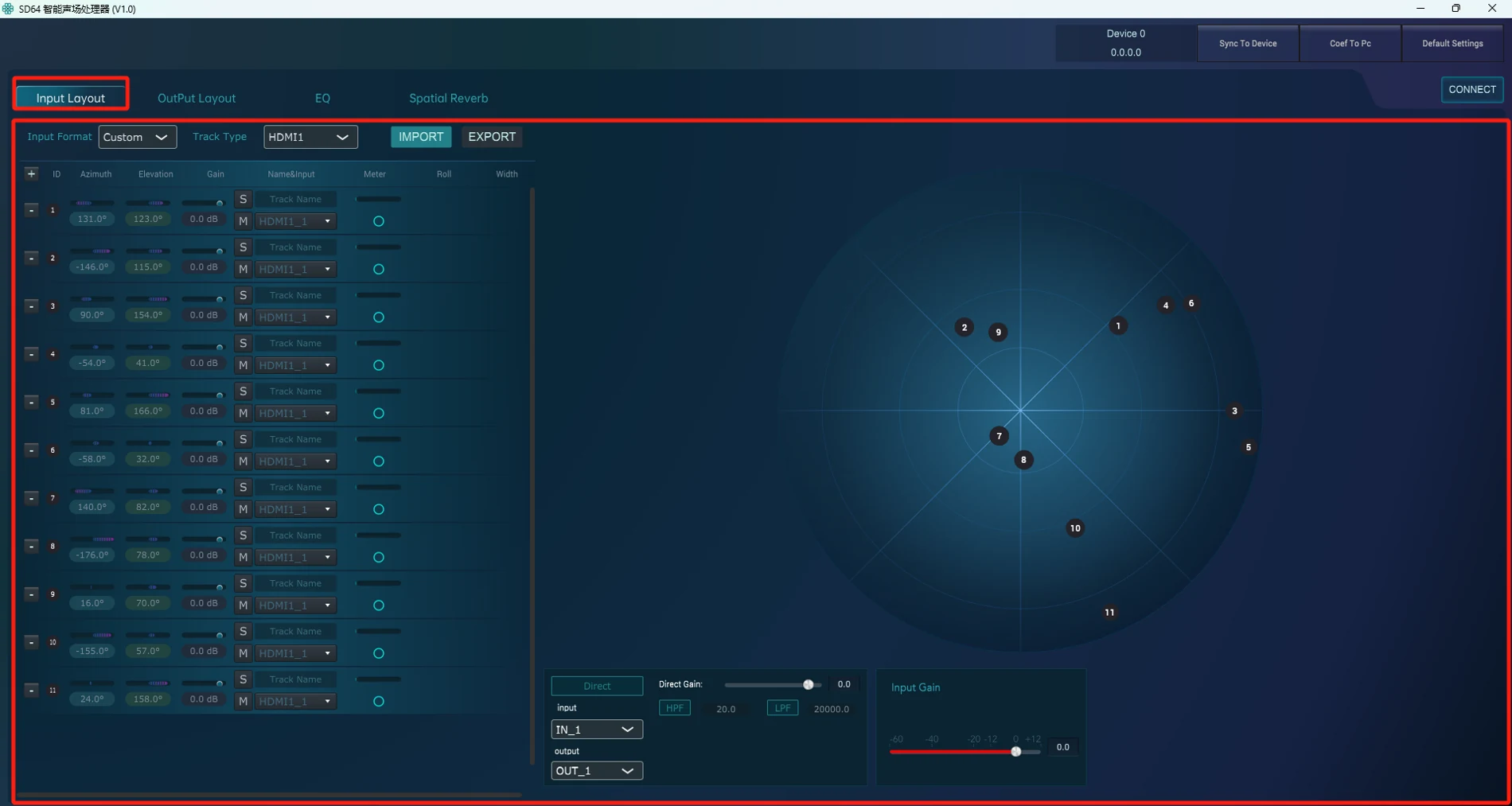

01Input Layout
先定义声音，从哪里来。
选择输入格式，设置各轨道的空间方位。方位角与仰角描述输入声音的位置；立体声输入还可配置旋转角与宽度。
输入格式 / 方位角 / 仰角
方位角 · 仰角 · 增益
对应输入，在空间中定位
实际界面 · 局部放大
专业音频
依据实物照片还原外观，尺寸按比例估算，用于产品展示。
自由声场处理器
SD64让声音，适应空间。
把输入声音的方位、真实音箱布局与多通道处理，连接在同一套系统中。围绕你真正拥有的空间，构建声场。
沿着工作流，了解 SD64正在加载三维模型…
- 最多输入通道
- 64 IN
- 最多独立扬声器输出
- 64 OUT
- 网络与数字音频
- AES67 / MADI
- 空间布局配置
- 方位 · 仰角距离与通道
围绕实际安装
空间给出坐标，系统组织声音。
剧场、试听室与沉浸式展厅，各有不同的安装条件。SD64 将输入声音布局与已安装的扬声器位置连接起来，并在配置中处理输出音量与距离补偿。
- 输入声音
- 每条音频轨道的空间方位
- 扬声器
- 空间中实际安装的输出位置
- 聆听参照
- 定义扬声器距离的基准位置
真实工作流
从空间构想，到可运行的系统。
随滚动聚焦每一步：定义声音方位、配置真实音箱，再完成计算、同步与调音。
SD64 / CONTROL SOFTWARE01 / 04
方位角 · 仰角 · 增益
对应输入，在空间中定位
实际界面 · 局部放大
- 01输入方位
- 02音箱布局
- 03计算与同步
- 04均衡与混响
02Output Layout
再把真实音箱，放进布局。
输入每只扬声器的方位角、仰角、距离与输出通道。距离以聆听参照位置为基准，让系统配置对应真实安装条件。
空间坐标 / 距离 / 输出通道
方位角 · 仰角 · 距离 · 通道
以聆听参照为基准的布局
实际界面 · 局部放大
03Calculate & Sync
完成计算，才进入设备。
完成扬声器布局后，执行 Calculate Decoder 计算解码器，再通过 Sync To Device 同步到设备。把空间设计落实到处理器的输出通道。
计算解码器 → 同步到设备
Calculate Decoder
Sync To Device
实际界面 · 局部放大

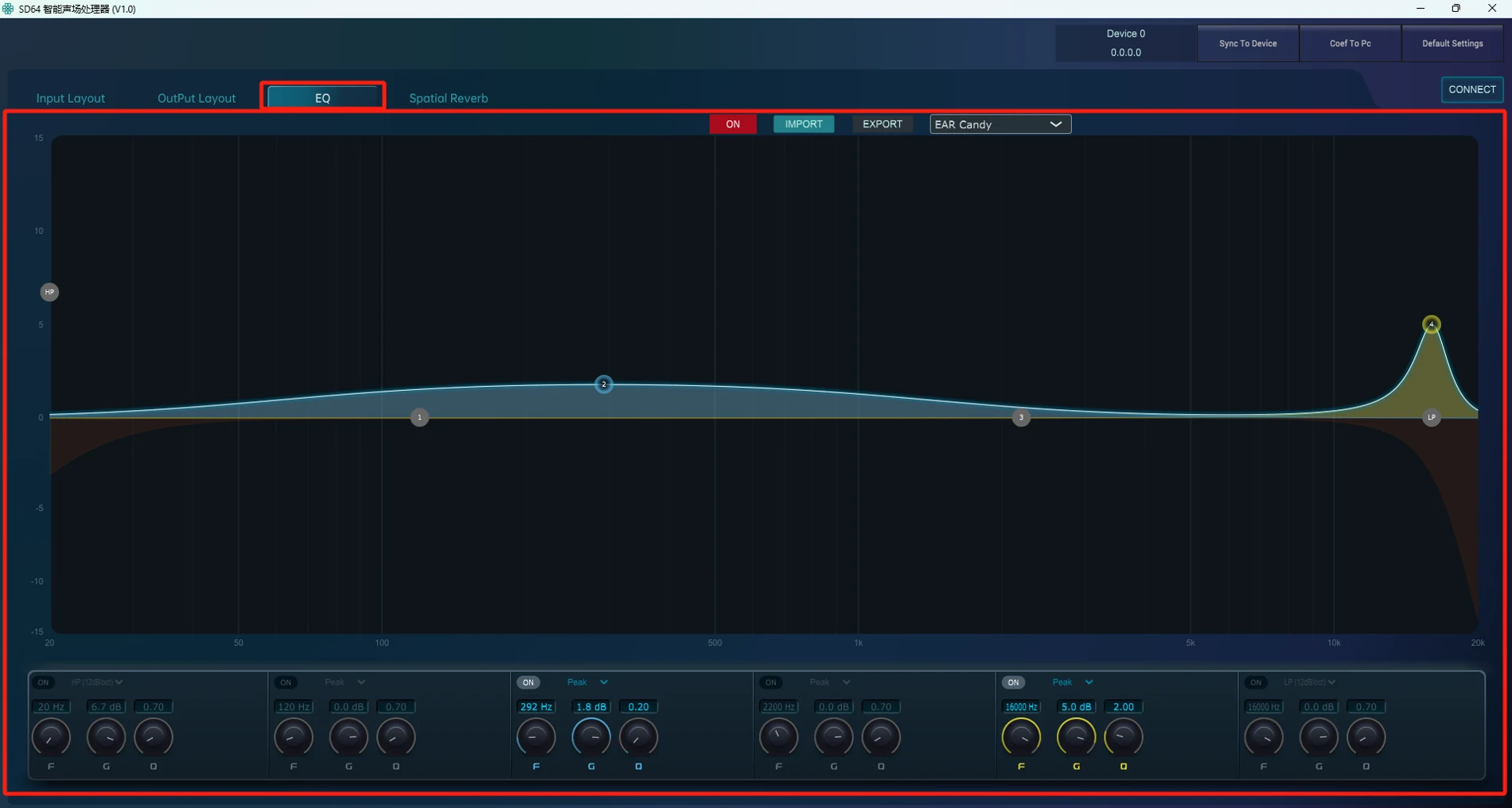

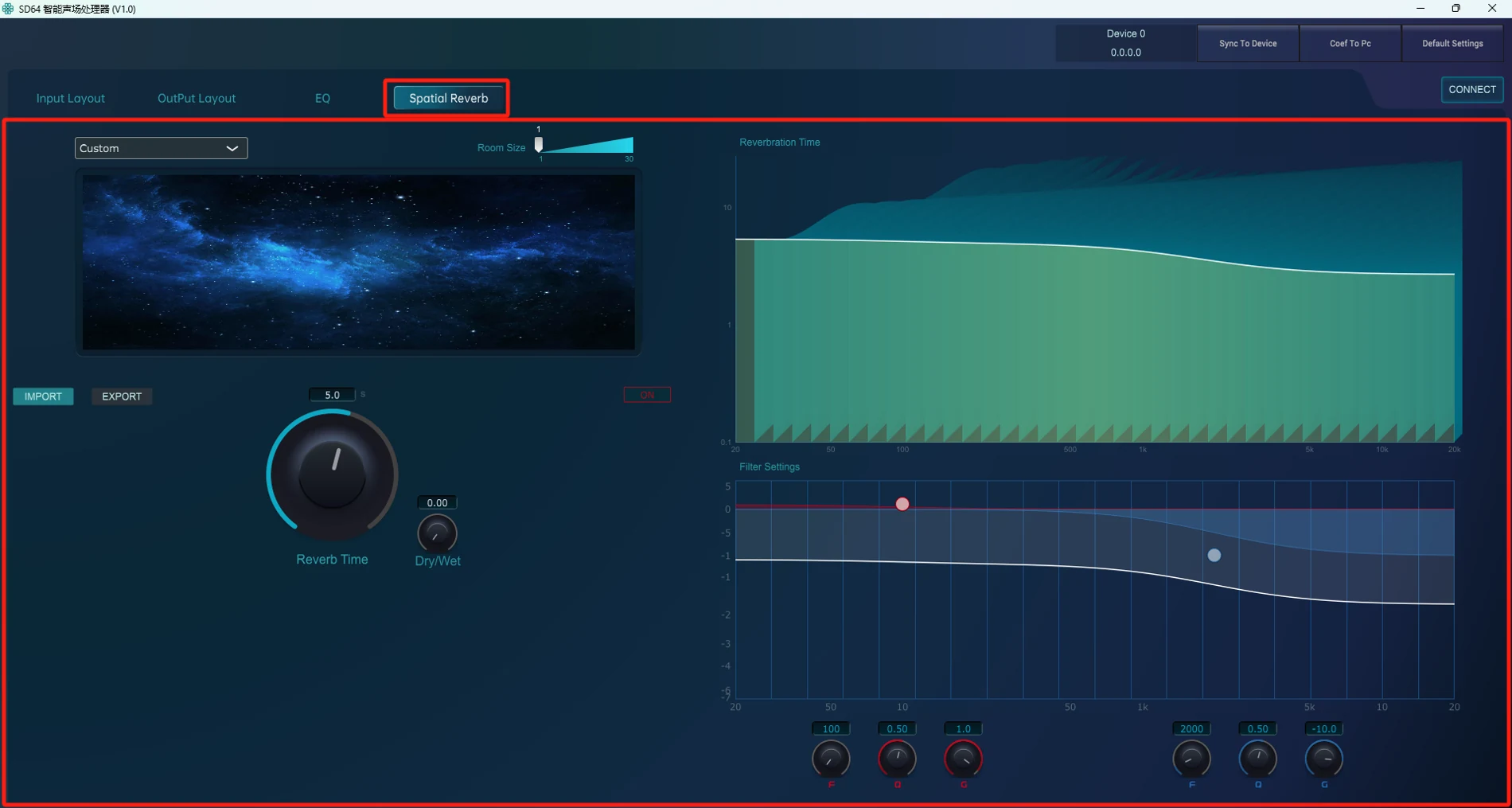

04EQ & Spatial Reverb
用均衡与混响，细调声音。
继续配置 EQ 与 Spatial Reverb，并在实际空间中复核听音效果。从布局配置到现场验证，逐步完成系统调试。
均衡 / 空间混响 / 听音复核
频率 · 增益 · Q 值
混响时间 · 干湿比
实际界面 · 局部放大
局部画面来自 SD64 使用手册的实际软件截图，所示数值为资料中的示例配置。原图可查看完整界面及手册标注。
接入真实系统
多种接入方式，清楚的通道边界。
单台 SD64 最多处理 64 路输入、提供 64 路独立扬声器输出。按音源与安装条件，选择适合的接口。

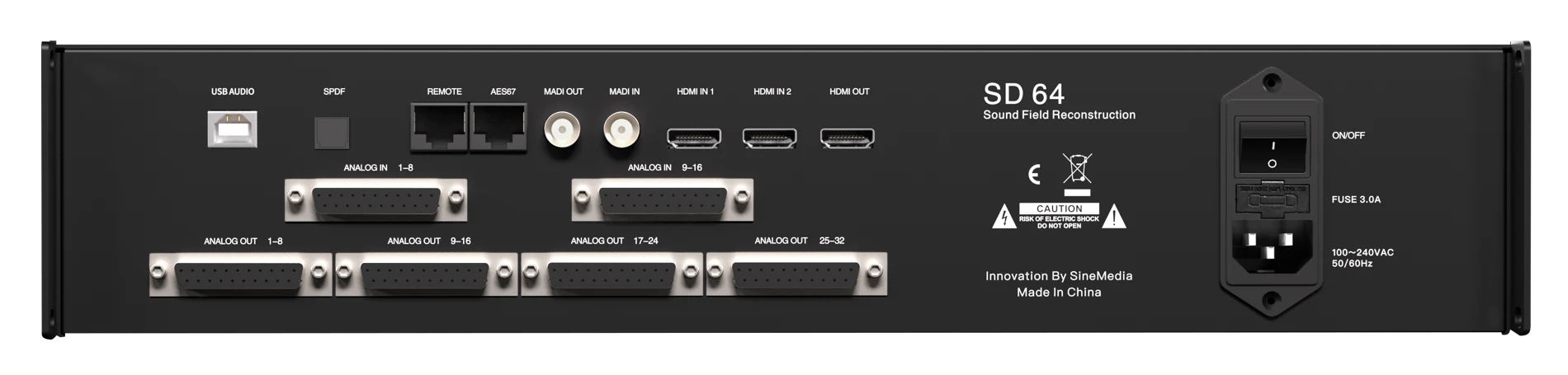

背面接口 · 实机外观
| 音频接口 | 输入 | 输出 | 接入方式 |
|---|---|---|---|
| AES67 | 64 | 64 | 网络音频 |
| MADI | 64 | 64 | 多通道数字音频 |
| 模拟音频 | 16 | 32 | 模拟音源与后级设备 |
| HDMI | 8 | — | 多通道音源输入 |
| USB Audio | 32 | — | 计算机音频输入 |
规格依据 SD64 快速安装手册。各接口能力分别标注，不相加为整机总通道数；多设备系统需单独规划配置。
SineMedia · 携手定义下一代声音
带着你的空间，开始配置。
提供空间尺寸、音箱坐标与音源需求，围绕实际安装条件，规划 SD64 系统方案。
